威海自控WSPM磁力驅動自吸式攪拌機
氣液攪拌反應器是一種在石化、精細化工、生物化工、醫藥化工經常采用的非均相攪拌設備，典型的應用有催化加氫、催化氧化、發酵等過程，其共同的特點是氣—液相接觸面積的大小顯著影響反應速率的高低，一般的攪拌設備總是圍繞如何提高新鮮補充氣體的分散特性而設計制造的，但補充的新鮮氣體流量往往是十分有限的，這就嚴重制約了反應速率提高。而WSPM型自吸式攪拌機具備將釜內液面上的氣體重新吸入并分散于液相的顯著特點，可大幅度提高氣含率和氣—液相的接觸面積，從而達到提高反應速率的目的。
結構

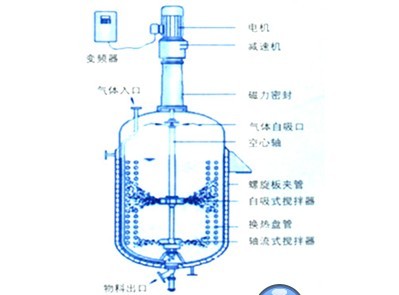

WSPM型自吸式攪拌機的結構一般由電機、變頻器、減速機、機械密封、空心軸、自吸式攪拌器、底層攪拌器和容器等部分組成。
工作原理
電機通過減速機驅動內部空心的自吸式攪拌器旋轉時，攪拌器附近流體在葉輪的作用下同樣作圓周運動，所產生的離心力對攪拌器內部產生抽吸，使攪拌器內部形成負壓區，而攪拌器內部是通過空心軸與氣相相連的，從而使液面上的氣體源源不斷地被吸入攪拌器而重新被分散于液相。
底層攪拌器是根據不同的攪拌目的設置的，在催化加氫反應中，其起到分散新鮮補充氫氣、懸浮催化劑和液相的宏觀混合作用;而當自吸式攪拌機應用于污水處理中的浸入式曝氣時，該攪拌器可取消;在其它不同的工藝過程中，該攪拌器的形式可能發生變化。
特點
具備氣體自吸能力，氣泡分散好，可大幅度提高氣含率和氣—液相的接觸面積，對大多數氣—液反應能顯著提高反應速率。
應用范圍
WSPM型自吸式攪拌機適用于催化加氫、催化氧化、氧化浸取、發酵、浸入式曝氣等大多數氣—液傳質反應過程，可大幅度提高反應速率，對難以反應的體系更能體現其特點。典型的應用有對氨基甲苯、間氨基甲苯、3,3"-二氯聯苯胺(DCB)、天然VE轉型、鄰氨基苯甲醚、對氨基苯甲酸乙酯(苯佐卡因)、EDB、脂肪氨、異丙甲草胺、普魯卡因、鄰氨基對叔丁基苯酚等。
WSPM自吸式攪拌機主要技術指標：
配套反應釜容積2L-10000L，壓力范圍-0.1MPa-30MPa，設計溫度350℃，材質可選用碳鋼，不銹鋼304、316(316L)，鈦及鈦合金，鎳及鎳基合金(哈氏合金、因康鎳、蒙耐爾)，鋯704、705，鉭材，噴涂特氟龍等。
